三端双向可控硅与双向触发二极管

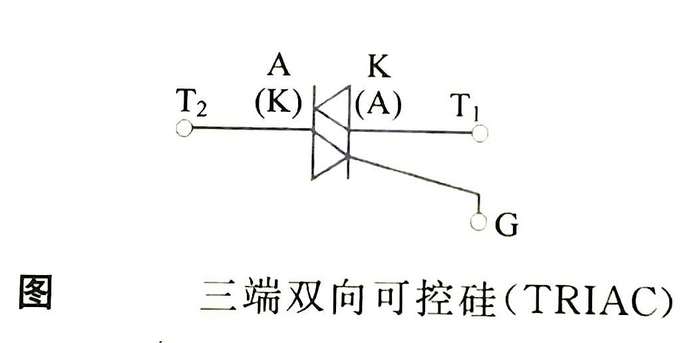

TRIAC被称作三端双向可控硅(参见图)。在电极T1、T2之间加上电压，无论它的极性如何，只要再加上触发电压就可被导通。



TRIAC的名称来自于其控制三极(TRIOD)的交流(AC)电功率。

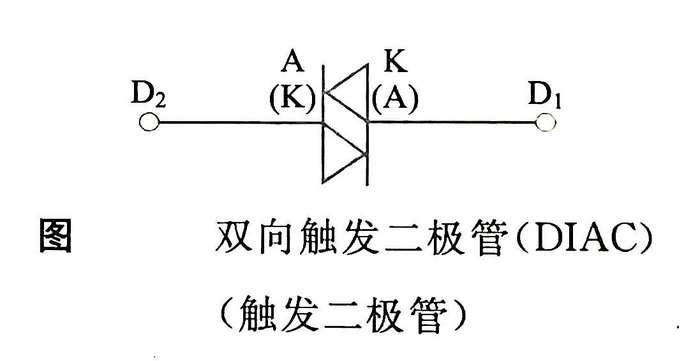

而DIAC称为双向触发二极管(参见图)。

只要在电极D1、D2之间加上电压，无论它的极性如何，只要这个电压超过某一电压值(崩溃电压)，两个电极就会导通。具有如此性质的双向触发二极管，可作为三端双向可控硅获取触发的元件使用,因此它又被称为触发二极管。DIAC 的名称来自于它具有二极(DIODE)的交流(AC)开关作用。



那它有什么作用呢？

用三端双向可控硅进行调光

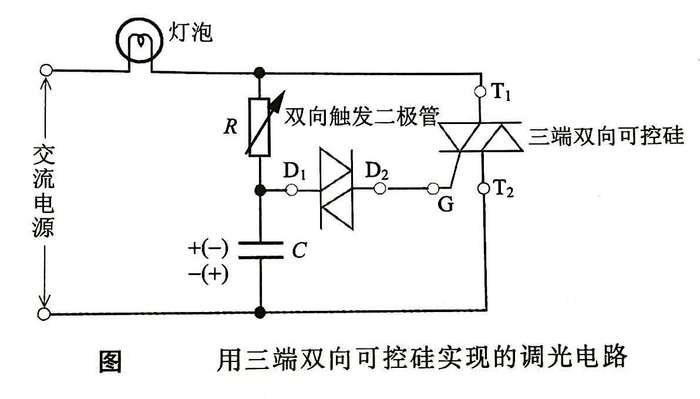

图是由三端双向可控硅和双向触发二极管组成的基本调光电路，用一个电阻和一个电容构成相位电路，结构很简单。



在电阻R和电容C的两端加上电压,根据电压的极性，电容中存储相应的电荷。



当电容C两端的电压超过双向触发二极管的击穿电压时，C中存储的电荷对三端双向可控硅的栅极放电，触发三端双向可控硅，使T1和T2之间导通。导通的时机可通过增减电阻R来改变，所以能够对灯泡进行调光。
