电路板维修培训之ABB变频器开关电源维修实例

2023/05/17 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 盈科电路板维修培训网

分享到:

变频器电源驱动电路板中的开关电源是比较容易出故障的电路,大约占据变频器故障率的40%甚至更高,一旦变频器电源驱动电路板的开关电源出现故障,对于一些硬故障例如电阻烧断、二极管击穿或烧断、开关损坏这些故障大多都能被变频器维修技术人员迅速查出,将故障排除。但遇到一些非硬性损坏的故障,对于变频器维修技术不扎实的朋友来说,就会有一种找不到方向甚至有一种想放弃维修的情况,下面广州科誉电路板维修培训中心将学员维修ABB变频器电源驱动板开关电源的过程撰写成本文,供朋友们进行变频器维修时参考借鉴。


变频器故障现象

给变频器上电后,变频器操作面板没有显示,用外用表直流电压档检测开关电源次级端没有电压输出,变频器不能正常工作。

变频器检修过程

广州科誉电路板维修培训中心学员吕工拆开变频器,用万用表检测开关电源部分电路中脉宽调制芯片UC3844的启动电压,方法是用万用表的直流电压档检测UC3844的5脚和7脚间的直流电压,正常时刚上电时应有17V的直流电压、开关电源启动后此电压变为14V,但检测的结果是:“刚上电时所测得的直流电只有14V”,说明启动电压不够导致变频器的开关电源不能正常工作。导致启动电压低的原因广州科誉变频器维修培训中心司工认为有几种:一是直流母线输出电压低导致启动电压也跟着低。二是启动电路中的降压电阻存在电阻增大的情况。三是自供电电路存在问题。四是脉宽调制芯片本身或外围元件存在问题,于是让学员针对上面罗列的几种原因进行查找。


  广州科誉电路板维修培训中心学员吕工用万用表检测直流母线UC+和UC-之间的直流电压,检测结果显示530VDC,说明直流母线电压是足够,排除了由于直流母线电压所导致的开关电源UC3844启动电压低的原因。

  广州科誉电路板维修培训中心学员吕工用万用表的电阻档对启动电路中的降压电阻进行检测,检测结果各个电阻的阻值均正常,不存在电阻的阻值变大情况,排除了由于启动电阻阻值变大导致的开关电源UC3844启动电压低的原因。


 广州科誉电路板维修培训中心学员吕工用万用表电阻档检测自供电电路电路中的整流二极管及维持电容等元件,检测结果均正常,排除了由于自供电电路导致的开关电源UC3844启动电压低的原因。

经过上述检查,最后将引起故障的原因锁定在脉宽调制芯片本身及外围元件部分,因此着重对这部分电路展开检查。朋友们如果想学变频器维修技术,可以添加广州科誉的微信13610069385咨询,近期将于2023年6月4日开班,下一期将于2023年7月2日开班,手把教学,一次缴费学会为止喔。



用万用表检测UC3844的5脚和8脚间的直流电压,正常时应有5V电压,检测结果为0V。怀疑UC3844存在问题,先判断UC3844的好坏,方法是单独给UC3844的5脚和7脚间加上一个外接的17V直流电压,检测UC3844的5脚和8脚间的直流电压时,检测结果有正5V的直流电压输出,但外接电源的电流值显示有0.15A的直流电流,正常的电流值为0.07A!实际检测电流明显增大,说明电路中存在着漏电的情况!因此广州科誉变频器维修培训中心学员吕工怀疑UC3844存在问题,更换一只新的UC3844后,给UC3844的5脚和7脚接上17V的外接电源,电流依旧显示0.15A,说明问题不是UC3844导致的!说明故障是由UC3844外围元件部分导致的!广州科誉电路板维修培训中心学员吕工分析该开关电源的电路,嫌疑最大的电路是UC3844输出引脚6脚输出电路中有元件存在漏电的情况!朋友们如果想学变频器维修技术,可以添加广州科誉的微信13610069385咨询,近期将于2023年6月4日开班,下一期将于2023年7月2日开班,手把教学,一次缴费学会为止喔。


遂采用分段隔离法对UC3844的6脚输出电路进行检查。把给开关管门极供电的电阻拆掉,也就是先断开开关栅极电路的相关元件。然后给UC3844的5脚和7脚接上17V的外接电源,电流显示0.07A,说明问题是UC3844输出脚6脚后面负载电路中的元件确实存在漏电问题。仔细观察UC3844输出引脚6脚负载电路的结构组成,能造成电路电流大的元件也只有开关管和栅极所接的高频滤波电容,检测开关管栅极和源极结果显示正常,检查栅极所接的高频滤波电容C2,发现有轻微的漏电情况,正常时不应该存在漏电情况,说明这只高频滤波电容已变质,广州科誉电路板维修培训中心学员吕工更换一只新的电容上去,把之前拆掉的门极电阻焊回到电路板上,再次给UC3844的5脚和7脚接上17V的外接电源,电流显示0.07A,说明故障被排除。朋友们如果想学变频器维修技术,可以添加广州科誉的微信13610069385咨询,近期将于2023年6月4日开班,下一期将于2023年7月2日开班,手把教学,一次缴费学会为止喔。

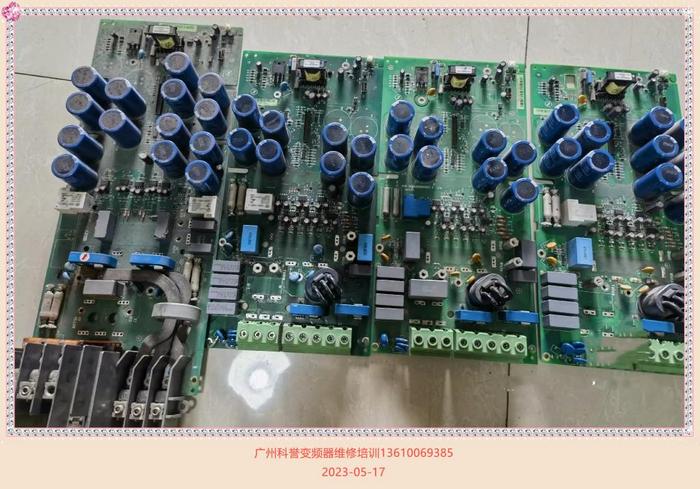

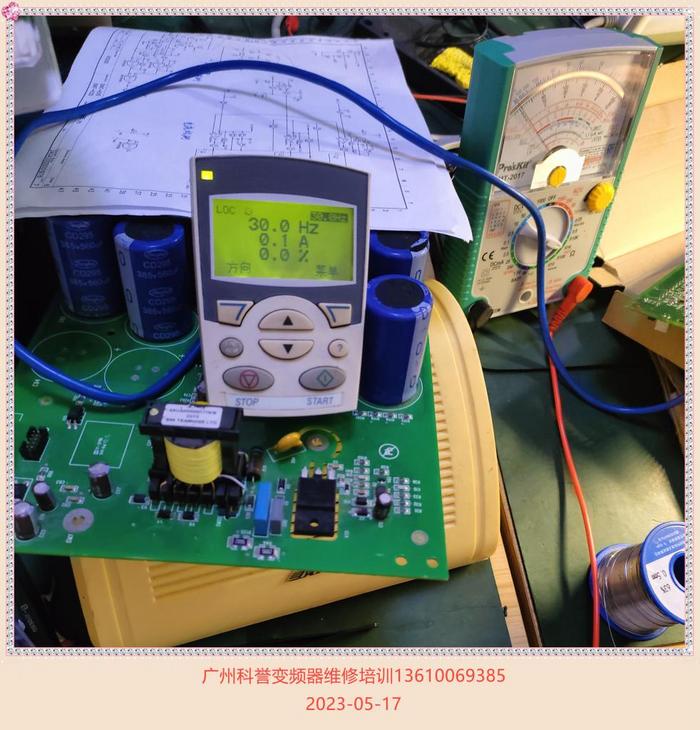

广州科誉电路板维修培训中心学员吕工将变频器的各块电路板连接好,给变频器上电,变频器操作面板出现了正常的显示,按下变频器操作面板上的启动按钮,对变频器进行空载测试,变频器频率从0HZ慢慢升至50HZ,按下操作面板上的停止按钮变频器便处于停止状态,说明变频器开关电源故障被排除,该台变频器修复。
