如何区分三相异步电动机的出线端的头尾

2021/01/13 | 作者: 司卫兴 | 查看: | 评论: 0 | 来源: 盈科电路板维修培训网

分享到:

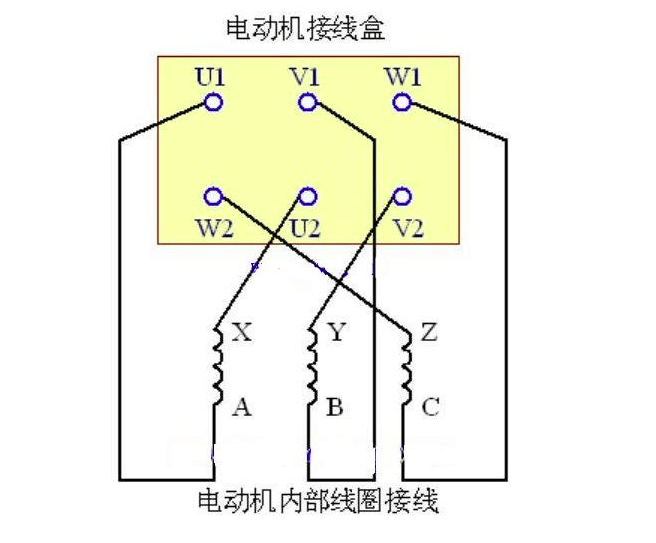

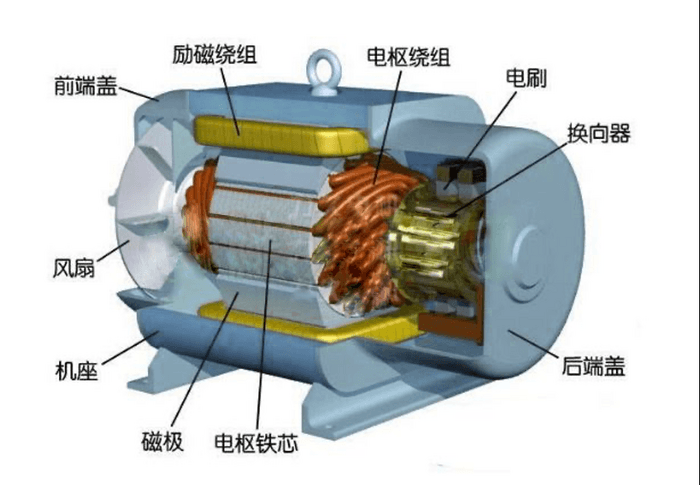

电机六个线端乱了,无法判别,这是经常遇上的,先看图,再看测量方法。

测量方法一:



截屏2021-01-13 下午3.28.11.png

图片 1.png



(一)万用表选档:直流50μ

(二)测量过程:

1、将电动机三绕组中每一绕组的一根引出线接在一起,余下三根引出线(每个绕组一根)也接在一起。这样做成两组引出线。将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,如果指针不偏转(摆动),说明接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。如果指针有偏转(摆动),说明有一相绕组接反,继续下步测试。

2、将其中任一绕组的两根引出线对调,(注意:要记住是对调的哪一绕组。)这样又做成两组引出线。重复上述测试:将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,如果指针不偏转(摆动),说明接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。如果指针有偏转(摆动),说明有一相绕组接反,继续下步测试。

3、再将余下两绕组中的任一绕组的两根引出线对调,这样又做成两组引出线。重复上述测试:将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,如果指针不偏转(摆动),说明接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。如果指针有偏转(摆动),说明有一相绕组接反,继续下步测试。

4、将第一次对调的两引出线还原(再对调一次)即可。这时,接在一起的三根线同为三相绕组首端(或尾端)引出线,测试结束。可以用前述方法验证:将两组引出线分别缠绕在万用表的两表笔上。用手转动电动机转子,同时观察万用表指针,万用表指针不会偏转(摆动)。说明判断正确。

测量方法二:

(一)万用表选档:直流50μ

(二)测量过程:

1、将电动机一个绕组的两引出线分别接在万用表的两表笔上,另一绕组的一根引出线接在电池的一极,另一引出线去碰电池的另一极,同时注意观察万用表的指针偏转情况:如指针正向偏转,说明电池正极所接线与万用表负极(黑表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。如指针反向偏转,说明电池正极所接线与万用表正极(红表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。将已经判明的两绕组的首(尾)端作标记。可以将两绕组的首端接在万用表的一只表笔上,尾端接在另一只表笔上。

2、将第三个绕组的的一根引出线接在电池的一极,另一引出线去碰电池的另一极,同时注意观察万用表的指针偏转情况:如指针正向偏转,说明电池正极所接线与万用表负极(黑表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。如指针反向偏转,说明电池正极所接线与万用表正极(红表笔)所接线同为首端(或尾端),另外两根引出线同为尾端(或首端)。将已经判明的两绕组的首(尾)端作标记。

3、验证:将已经判明的三个绕组的首(或尾)端接在一只表笔上,尾端接在另一只表笔上,用手旋动电动机转子,万用表指针不偏转(摆动)。说明判断正确。

说明:由于电机三绕组不完全对称,连接正确时指针可能仍有极小幅度的偏转,但幅度比不正确
