通力电梯V3F25变频器结构组成及各部分功能详解

2021/07/19 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 盈科电路板维修培训网

通力电梯V3F25变频器是通力电梯中核心的电气控制部件之一，它的主要作用是接受电梯主板LCECPU电路板发送过来的运行指令，拖动电梯曳引电动机MAX10按照设定的运行曲线运行。由于通力电梯V3F25变频器工作在高电压大电流的工况下，它是电梯电气控制系统中的故障比例比较高的器件，下面广州科誉变频器维修培训中心给朋友们讲解一下通力电梯V3F25变频器结构组成及控制原理，希望能对朋友们有所帮助。

通力电梯V3F25变频器是一款专用变频器，主要用在电梯运行速度1米至2.5米每秒、载重量在1000KG至5000KG的电梯中，它的平层精度高达±5毫米。它的实物图片请看下图。

通力电梯V3F25变频器内部结构组成及各部分的功用如下：

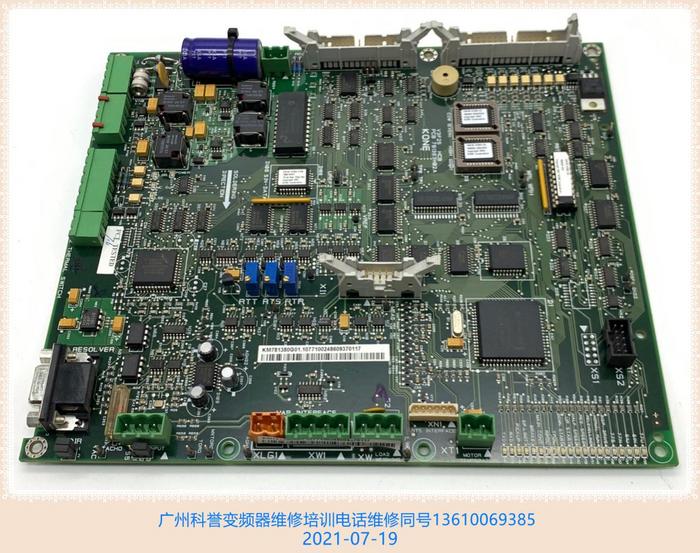

HCB动作控制板，厂家称它为A1板，业界称为变频器主控制板。主控制板（HCB）的作用是接受电梯主控制板（LCECPU）发送过的运行指令，并对所接收的运行指令进行分析判断，发出上行或下行的指令给逆变板（A2电路板），并实时监督逆变电路板运行时的温度、速度、运行电流、输出电压等情况。在HCB动作控制板上，有很多发光二极管，用来指示变频器运行时的一些情况，电梯维修人员通过观察指示灯的指示情况，可以方便的判断分析故障部位及原因。HCB动作控制板请看下图：

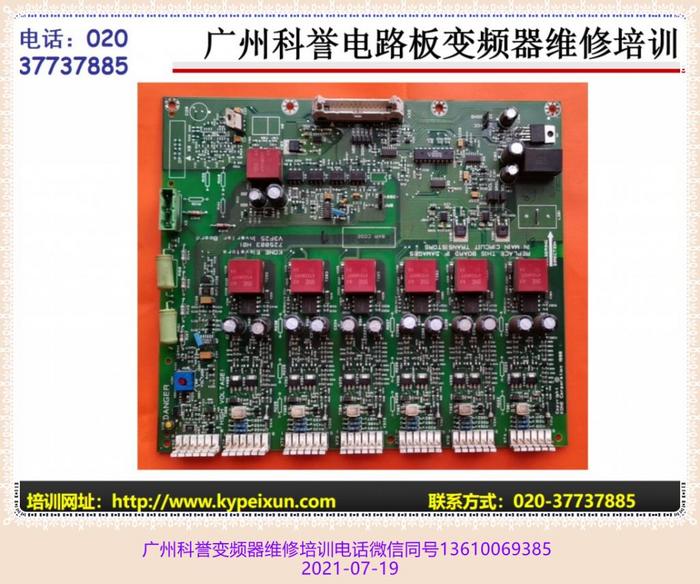

IGBT模块控制板，厂家称为A2电路板，变频器维修届称为电源驱动电路板。IGBT模块控制板的主要作用是接受HCB主电路板发送过来的六路脉冲，并对六路脉冲进行电压、电流放大，控制六个大功率IGBT管的导通与截止的次序。当电梯需要停止运行时，接受主板发送过来停止指令，驱动触发制动单元，保证电梯能够精准执行停车。IGBT模块控制板请看下图。

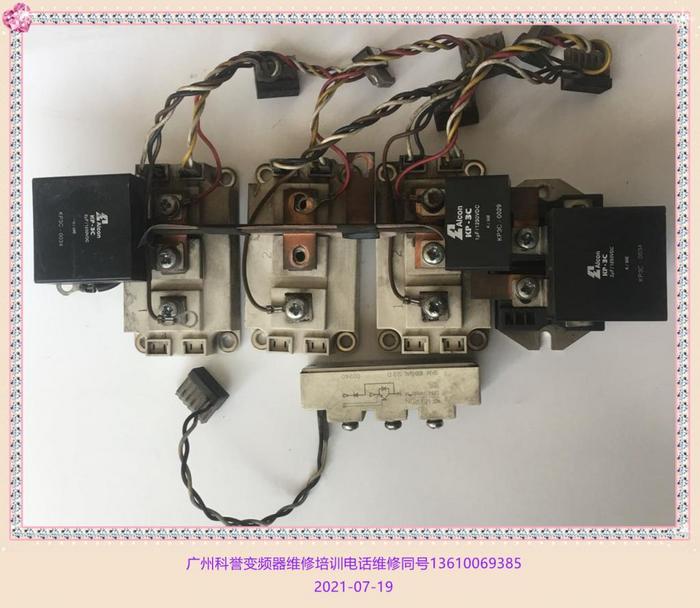

   整流滤波及逆变单元。通力电梯V3F25变频器采用了一块三相整流桥模块，用以把三相380VAC电源整流为直流，再经过两只耐压为450V容量为2200μF的大电容进行滤波完成将交流电转变为530V直流电的过程。用了3个大功率IGBT模块作为逆变单元，负责执行逆变模块控制电路板发送过来的触发脉冲，完成将直流电转变为交流电的功能。同时用了一只IGBT模块，作为制动刹车时控制制动电阻接通时的电子开关。 朋友们在技术方面有什么疑问可以添加广州科誉的微信13610069385与科誉的工程师交流探讨技术方面的问题。广州科誉工业电路板变频器的维修技术培训将于2021年8月1日开班，我们与每个学员签署学会为止、学完后免费提供3年技术支持的合同，要学习的朋友赶快联系科誉吧!报名热线020-37737885. 整流逆变单元请看下图。

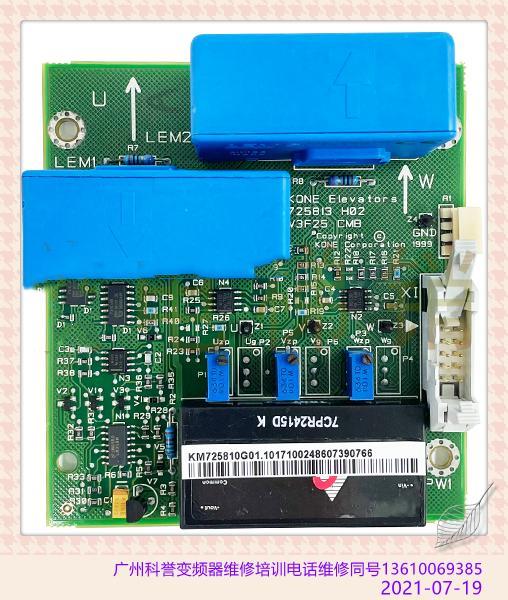

电压电流检测电路板。在通力电梯V3F25变频器中，用了一块电流检测电路板，用以检测V3F25变频器在工作时输出给曳引电机的三相输出电压有没存在缺相、三相电流是否平衡、是否存在过电流的情况，及时将检测到的运行电压、运行电流情况反馈给HCB运动控制板。电压电流检测电路板请看下图。
