使用土隆电路的相位角变化



那么，加在整流栅上的电流之相位角是如何变化的呢?让我们举一个发生整流栅电流的土隆(Toulon)电路的例子来说明。

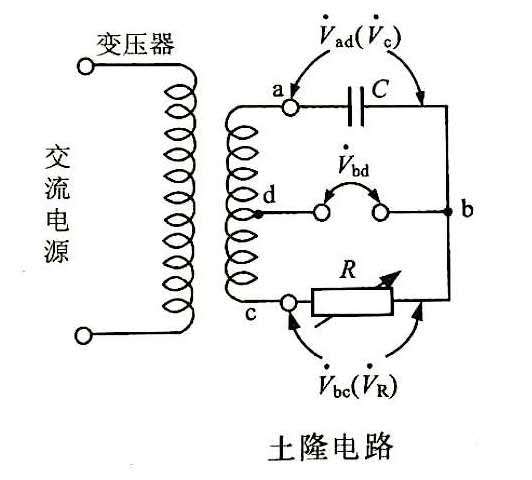

图中就是所谓的土隆电路。

在此电路中,电阻R是可变的，它使输出V_bd之间的相位角发生变化，将V_bd输出加在可控硅的整流栅上作为触发信号，就可以改变可控硅阴极、阳极之间开始导通的时机。



图是表示此土隆电路的各个电压之间的矢量关系图。

其中，由于电路的性质，电阻R的端电压V_R与电容C的端电压V_C一直存在90°的相位差。另外,变压器的次级电压V_ac是不变的,其中bd之间的输出电压V_bd的大小位于半圆abc上，是固定的(bd为圆的半径)。

因此，土隆电路的输出电压V_bd具有大小固定、仅相位角随着电阻R的变化而显著变化的性质。



表为改变电阻R时相位角变化的数据例。

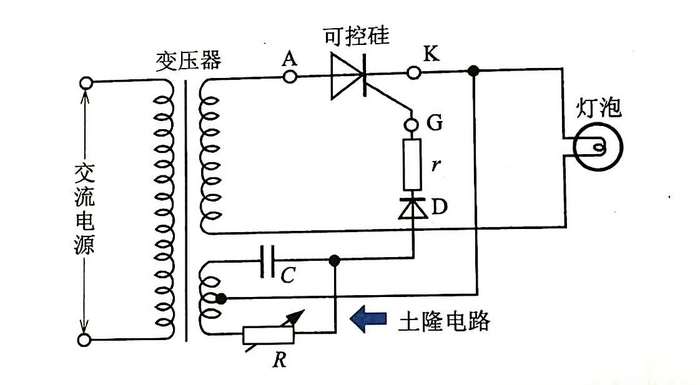

图为基于可控硅的灯泡调光电路，上述土隆电路位于电路的下部中央，被加在可控硅的栅极和阴极之间。



灯泡的调光可以通过改变电阻R的大小来进行。
