怎样在变频器中找出六路脉冲驱动电路

2020/06/28 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 盈科电路板维修培训网

变频器中六路脉冲驱动电路的功能是：接收变频器主控制电路板中发送过过来的六路脉冲信号，对六路脉冲进行电压和电流放大，然后按照一定次序驱动六个IGBT大功率管，使六个IGBT大功率管按照一定的次序处于导通和截止状态，让变频器实现把510的直流电压逆变成电压在0到380V之间可调，频率在0-50HZ之间可调的交流电压。由于变频器中六路脉冲驱动电路是直接驱动IGBT大功率管、工作在高电压大电流的状况下，它也就顺理成章的成为变频器中故障率最高的一部分电路！那么当你接到一台待维修的变频器时，你知道在变频器中迅速找出六路脉冲驱动电路的方法，你能迅速在变频器中迅速找出六路脉冲驱动电路吗？下面广州科誉电路板变频器维修培训的司工，以ABB变频器为例，给朋友们说说在变频器中迅速找出六路脉冲驱动电路的方法,ABB变频器变频器外观图如1所示。

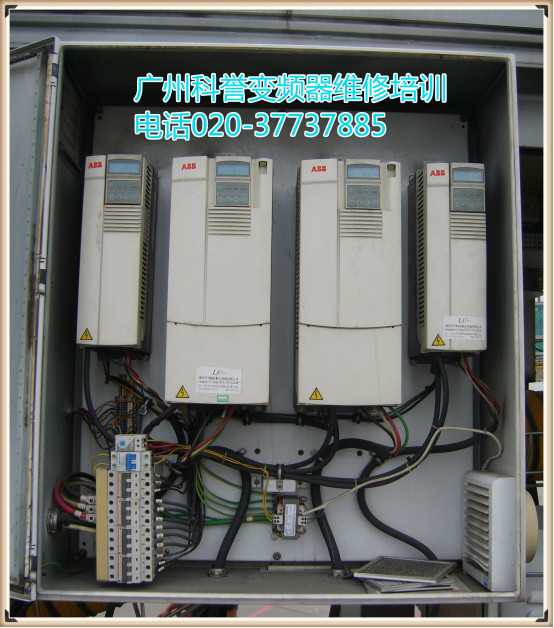

 图1：ABB变频器变频器外观图

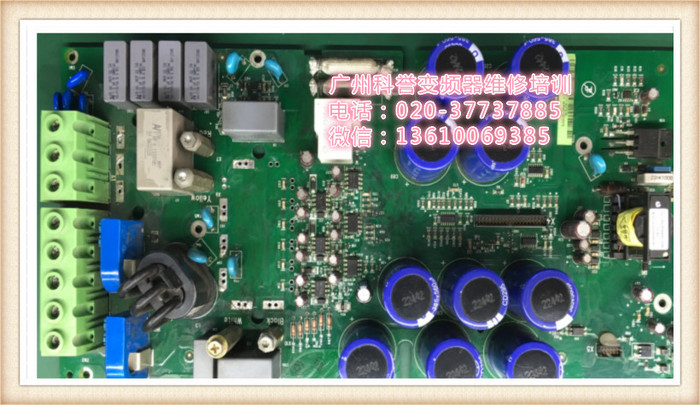

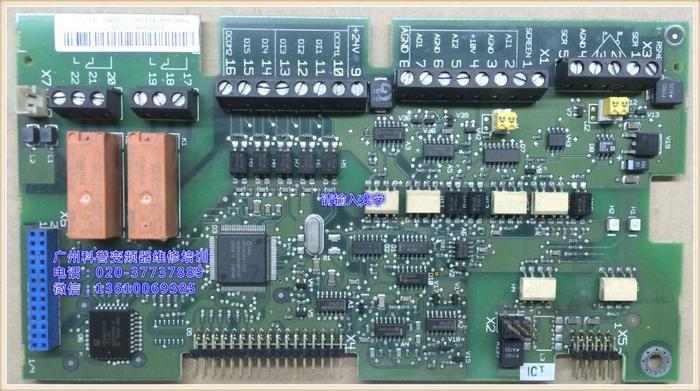

 当我们拆开ABB变频器的外壳，会看到变频器中有两大块电路板（请看图2和图3），在这两块电路板中布满了密密麻麻的电子元件和线路，我们怎样在这两块电路板中找出六路脉冲驱动电路呢？有没具体的判断方法和技巧，请您不用着急，且听广州科誉电路板变频器维修培训中心的司工给您慢慢道来。

图2

 图3

 要想快速的在变频器中找出六路驱动脉冲电路，广州科誉电路板变频器维修培训中心的司工认为：“我们一定要熟悉变频器是由哪些电路组成的，每部分的电路结构组成具有哪些特点？每部分单元具有哪些核心元件。我们要熟悉每部分单元电路的控制原理，信号从哪进来，经过那些元件进行处理，最后从什么元件输出具备了相关的知识后，我们就能在变频器中找出每部分的单元电路了”。就ABB变频器来说，六路驱动脉冲电路主要是由以6个驱动光耦为核心的元件，加上一些二极管、三极管、电阻、电容等元件所组成的。它的信号输入部分是从光电耦合器内部的发光二极管输入的，信号输出部分是从光电耦合器的输出引脚输出的。在ABB变频器中找出六路驱动脉冲电路具体方法如下：

温馨提醒（广州科誉举办的：“工业电路板、变频器维修技术培训”项目现场培训班将于2020年7月5日开班，需要参加培训的朋友请联系广州科誉13610069385了解培训情况）

先在ABB变频器中找出六个驱动光耦，ABB变频器驱动电路所使用的驱动光耦是A3150，有的使用的是A3120.找到驱动光耦是A3150后，我们再从集成电路资料查询网站，查出驱动光耦是A3150的说明书，再从说明书中找出驱动光耦是A3150引脚功能图，请参看图4。

 图4：A3150引脚功能图

      找出A3150光电耦合器的引脚功能图后，我们就可以先找出光电耦合器A3150的2脚和3脚，这两个引脚是接收从变频器主控制电路板发送过来的六路脉冲的其中一路脉冲用的，也是六路脉冲电路的信号输入接口部分。当我们找出光电耦合器A3150的2脚后，再沿着2脚的印制线往前查找，就能找到给光电耦合输入侧供电的电源支路了。我们沿着光电耦合器A3150-3脚的印制线往前查找，就能找到一个三极管或场效应晶体管，这个三极管或场效应晶体管就是用来控制光电耦合内部的发光二极管发光与否的元件，也是接收从变频器主板发送过来的驱动脉冲第一级电路。

温馨提醒（广州科誉举办的：“工业电路板、变频器维修技术培训”项目现场培训班将于2020年7月5日开班，需要参加培训的朋友请联系广州科誉13610069385了解培训情况）

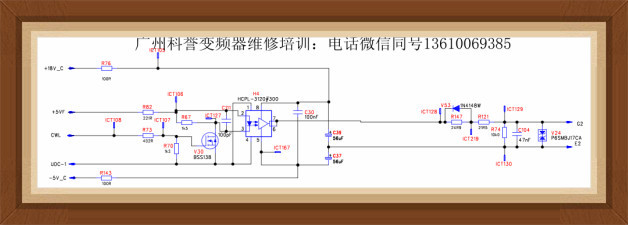

 图5：ABB变频器六路驱动脉冲电路

然后我们在找出光电耦合器A3150的输出引脚，从光电耦合器A3150的引脚功能得知，它的信号输出是从6脚输出的，因此我们要找出A3150的6脚，然后顺着与6脚相连的印制线跟线，一直跟到IGBT大功率管的栅极引脚端。按照同样的方法把六个光耦从信号输入到信号输出都跟一遍，就能找出整个六个脉冲驱动电路了。

另外我们也可以先找到变频器中IGBT大功率管，然后在电子元件资料查询网查找IGBT大功率管的引脚功能图，找出每个IGBT大功率管的栅极引脚端，顺着栅极引脚的印制线往前一路跟线，最终能跟到一只光电耦合，那么与之相连的光电耦合器就是六路驱动脉冲电路的其中一路了。

上面的内容就是广州科誉电路板变频器维修培训中心与朋友们分享的在变频器中找出六路驱动脉冲电路的方法，朋友们需要和广州科誉交流的话，请添加广州科誉的微信13610069385就可以和广州科誉的培训进行技术交流了喔。如果您关注广州科誉微信公众号，可以定期收到我们所推送的关于电路板、变频器、伺服驱动、PLC、触摸屏等相关技术文档，分享学习这方面的技术知识了喔。
