反相器-非与极性指示符
反相器(非门电路)
反相器(非门电路)执行的运算称为反相运算或取反运算,它把一种逻辑电平转换为与之相反的电平。就位操作来说,它将1变为0,将0变为1。

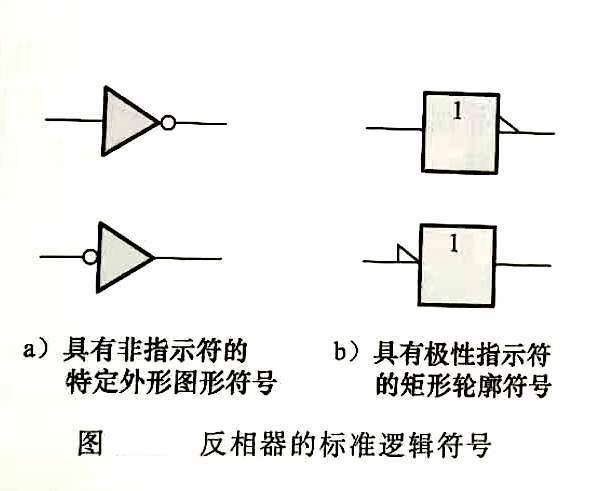

图中给出了反相器的标准逻辑符号,图a给出了特定外形图形符号,图b给出了矩阵轮廓图形符号。在本节中,-般使用特定外形图形符号。因为在许多工业出版物上矩阵轮廓符号也常见。
1.非与极性指示符
如图a所示,非指示符是一个小圆圈(o), 当它出现在任何逻辑器件的输入或者输出位置上,表示反相或者取反的意思。通常情况下,逻辑器件的输入端在其左边,而输出端在右边。当圆圈在输入位置上时, 它表示0电平输入是有效输入状态,这个输入也叫做低电平有效输入;当圆圈在输出位置上时,它表示0电平是有效输出状态,也称为低电平有效输出。若逻辑器件上没有这个圆圈,则表示1是有效的状态,在这种情况下,输入输出均是高电平有效。
极性或者电平指示符是一个三角形(D),当它出现在逻辑器件上的输入或者输出位置上时,表示反相,如图b所示。当它出现在输入位置时,则表示低电平是有效的输入状态;当它出现在输出位置上时,则表示低电平是有效的输出状态。
无论是小圆圈还是三角形都可以用在特定形状图形符号和矩形轮廓符号上。图a指出的是以后后面主要使用的反相器符号。注意,反相或者极性指示符不同的放置位置不会影响到反相器的运算。
