一．蓄电池的终端电压

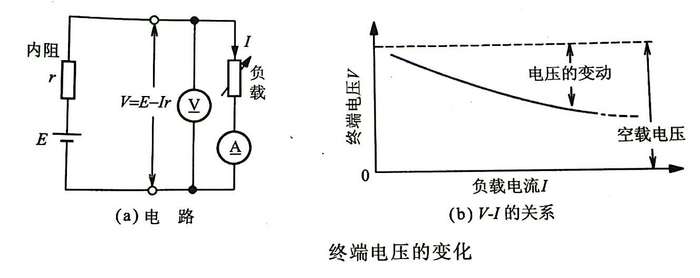

图中是对蓄电池接上负载时得到的负载电流与终端电压的关系。



由图(b)可知,增大负载电流时蓄电池的终端电压会逐渐下降。



一般情况下,随着负载电流的增大，蓄电池与直流电源的终端电压都会下降。这是由蓄电池和直流电源的内阻r所引起的，负载电流I增大就会使终端电压下降I*r。



特别是旧的蓄电池，这种现象比较明显,有时接上负载后终端电压急剧下降，甚至几乎没有负载电流产生。



二．终端电压的变化



在蓄电池中，电压的变化是由它的内阻引起的,但是对于用整流得到的直流电原而言,终端电压的变化是由交流电源的电压变化引起的。



作为直流电源，希望它的终端电压保持固定值,不随电源电压及负载的变动而发生变化。



用于精密测试和各种电路的直流电源，采取了克服电压变动的各种措施，被称作稳压电源。



三．稳压电源的原理

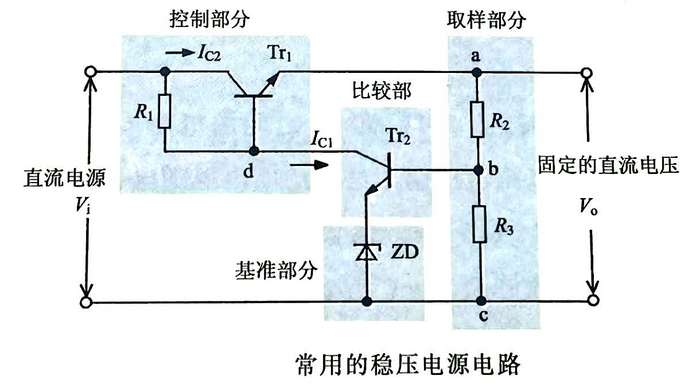

图是常用的使用晶体管和二极管的稳压电源电路。在此电路中，采取了无论电压是下降还是上升都能自动进行调整的措施，使终端电压维持定值。发挥了晶体管与二极管组合电路的特性。

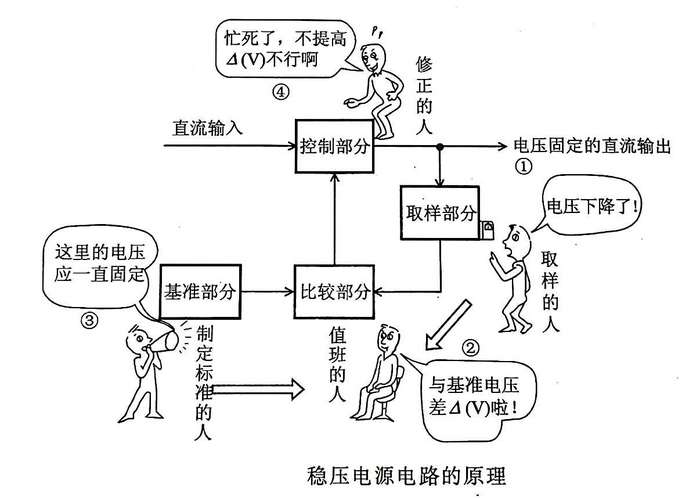

为了使终端电压保持不变，如图所示，作为稳压电路的要素,需要有检测终端电压是上升还是下降了的取样部分，决定维持在多少伏的基准部分,还需要有比较终端电压和基准值以确定到底提升或降低多少伏的比较部分以及执行提升降低的控制部分。
