整流电路

由交流得到直流的电路，有各种各样的类型。对单相交流电源进行整流的代表性的电路主要有以下几种：



1.半波整流电路

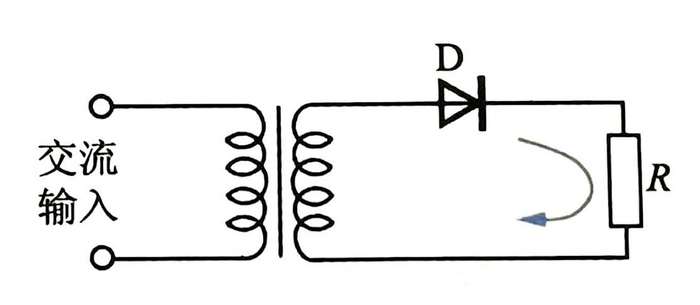

如图所示，半波整流电路是使用单个整流元件进行整流的电路。



加上交流电压后，交流只有半个周期能够引起与二极管箭头方向一致的电流。这种电路称作半波整流电路。虽然电路简单但波动成分多，而且变压器中一直只有相同方向的电流流过，因此就会产生直流磁化这种不良的现象，而且波形特性也不好，所以不常用作整流电路。



2.全波整流电路



全波整流电路是在半波整流方式下，对剩下的半个周期的波形进一步进行整流的电路，有中心抽头型和桥型两种。



(1)   中心抽头型。

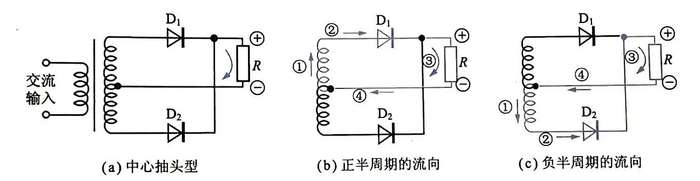

如图(a)所示，使用2个整流元件，为了能在交流的正半周期与负半周期都能整流，从变压器次级线圈的中心引出抽头构成电路。



这样，交流电流通过正半周如图(b)、负半周如图(c)的①~④所示的路径，负载电阻中总有同一方向的整流电流流过。此时，由于黑色线条部分的元件加的是反向电压，所以没有电流流过。



与半波整流相比，波动成分减少,而且变压器中的直流成分交互流过，所以不会发生直流磁化的现象,并且波形特性比较好，所以被广泛地应用为整流电路。



(2)   桥型。

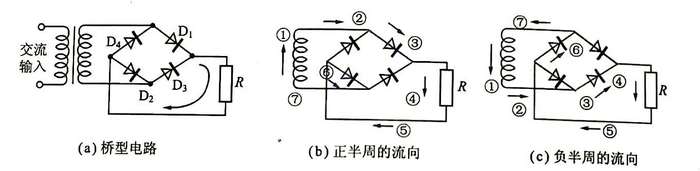

使用4个整流元件，构成如图所示的桥式连接整流电路。



从图(b)、(c)所示的电流流向可见，无论在交流的正半周还是负半周，负载R中流过的一直是同一方向的电流。



这时，由图(a)可知，黑色线条部分的整流元件，因为加的是反向电压，所以没有电流流过。



桥型整流电路不需要从变压器引出中心抽头，所以变压器的次级电压与中心抽头型相比只需一半就可以了，并且特性也比较好，所以作为整流电路得到了广泛的应用。
