二极管AND电路
二极管AND电路

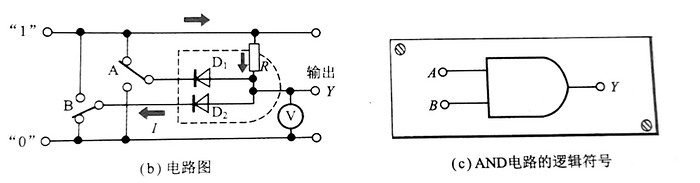

图中所示电路的工作情况分析如下。
因为输入B为“0”电平(切换开关倒向下边),电流I通过电阻R→二极管D2流动。这时,电压表的指示几乎为0V,所以输出Y为“0”电平。
为了使输出Y指示电平“1”,输入A、B必须都为“1”电平(切换开关倒向上边)。

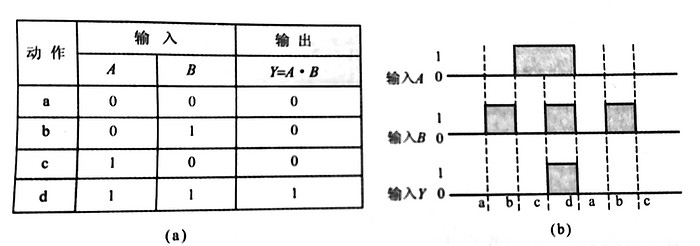

归纳一下输入输出的状态,可以得到图(a)所示的真值表和图(b)所示的时序图。完成这样动作的电路称作逻辑与或AND电路。
但是注意,二极管不能制作NOT电路。开关电路,与二极管一样,仅靠其本身是不能构成NOT电路(非电路)的。使用2个开关电路、按图所示的方法组合起来,可以构成NOT电路。然而即使用2个二极管也不能构成NOT电路。
小知识:时序图与顺序控制
时序图是一种能够将输入(类似开关ON、OFF的电路动作状态)在某个时间段内变化时,将输出状态以一目了然的形式加以表达的图表。
顺序控制是按预先制定好的顺序,依次推进各个阶段的一种控制。例如洗衣机,设定好从洗衣到脱水的顺序,然后只要按下“开始”,工作便会将这种状态变化用时序图记录下来,便可以清楚直观地了解到各个阶段的动作状态,非常方便。
