什么是锯齿波

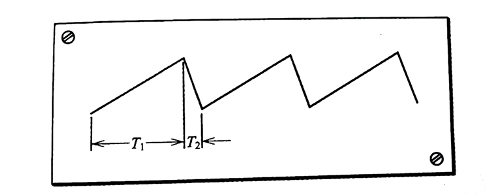

锯齿波如图所示，正如其名称所述的那样，具有钢齿的形状。



设脉冲的上升时间为T₁，下降时间为T₂，则锯齿波的特征是T_1>> T₂。若T₁= T₂，则称作三角波(参见图)。



这种波形用在什么地方呢?具有复杂的性质或是与众不同特殊性质的东西，乍一看来较难对付。但是，如果能巧妙地利用它的特性，那是十分有价值的。锯齿波就是一个很好的例子。



那为什么需要锯齿波呢？



这两个偏转线圈中应该流通怎样波形的电流才好呢?以水平偏转线圈为例，为使电子束实现左 — 右 — 左的移动，以图(a)的正弦波和图(b)的锯齿波来进行说明。

电子束带的是负电，假设现在偏转线圈中没有流通电流，电子束在显像管的中心打出一个光点。当偏转线圈中流通正负电流时，因产生的磁场将使电子束偏移方向。



使用如图(a)所示的正弦波时，因为从t₁到t₂之间是非线性的，所以电子束的速度在中央部分(t^’附近)比较快，而在t₁和t₂处移动比较慢。因此使图像在显像管的中央部分拉宽，在周围变窄。另外，t₂到t₃之间的时向比t₁到t₂之间的时间短为好。这是因为，就像读横排书时眼睛的动作一样，换行是瞬时进行的，所以电子束返回t₃的时间越短越好。



相对而言，使用图(b)所示的锯齿波时，从t₁到t₂之间的变化是线性的，因此，电子束的移动速度是均一的。所以不会产生上面所述的那种图像。而且，从t₂到t₃的时间设为t₁到t₂所花时间的10%左右，所以电子束从右向左的移动很快。



因为有这样的要求，所以锯齿波具备了水平偏转的必要条件。
