调频电路之使用变容二极管调频

2020/09/22 | 作者: 司卫兴 | 查看: | 评论: 0 | 来源: 盈科电路板维修培训网

调频电路

调频的基本原理如图所示，其主体是振荡器。

调频就是根据信号波振幅的大小来提高或降低载波频率的。要改变此载波频率，就需要改变振荡器的振荡频率，即根据信号波振幅的大小来改变振荡频率，由此来完成调频。

调频有直接改变振荡器频率的直接调频方式与间接调频方式之分，直接调频的频率稳定度虽然低，但因其电路简单被应用在无线话简等中。间接调频的频率稳定度高，应用于广播电台与移动电台中。

那如何使用变容二极管调频？

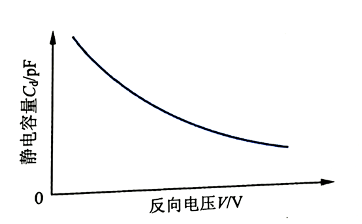

将变容二极管与振荡电路组合起来就可简单地实现调频。如图所示，当变容二极管处于没有电流流通的状态，即外加反向电压时，它发挥电容的作用。



这种能根据施加的电压而改变其电容量的二极管称作变容二极管。对PN结型二极管施加反向电压时，如图所示，空穴与电子均会远离结合部分形成耗尽层。耗尽层的厚度根据施加的反向电压而变化，恰如通过改变电容器的极板间距来改变静电容量。变容二极管被应用于调频或电视的电子调谐器之中。



利用变容二极管的特性，将信号波的振幅变化转变成振荡频率的变化。图中是利用变容二极管进行调频的原理。使用LC电路的频率进行振荡，其频率为f=1/2兀√LC  （Hz）



电路并联接入变容二极管，则频率为f=1/2兀√L（C+ Cd） （Hz）



如上所述，因信号波的变化使Cd发生改变，这就等于改变了谐振电路的C，所以，将它加入振荡电路就可进行调频。
