对讲机的工作原理

2020/09/10 | 作者: 司卫兴 | 查看: | 评论: 0 | 来源: 盈科电路板维修培训网

对讲机的结构

对讲机是一种是一种能使不同场所的2个人进行通话的装置(例如门口与客厅、房间与客厅)。实现此功能的支柱，就是前面所介绍的放大器。

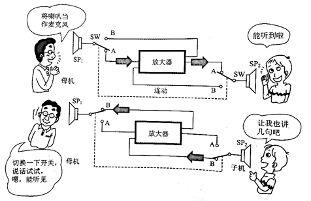

工作时,将主机的联动开关切换到A，从主机对子机讲话。接下来，要从主机听子机的回答时,将开关切换到B。这样,对着子机话筒(以扬声器代用)所讲的话就会被传递到主机。



不管是从主机讲话还是从子机讲话，此时的输入信号总是由主机一侧的输入端输入，由子机的输出端输出。而这正是使用联动开关的原因。

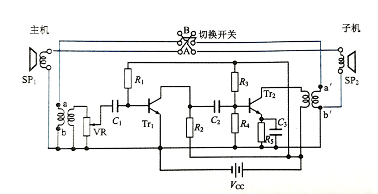

对讲机是一种低频放大器的应用，其实际的电路与连接如图

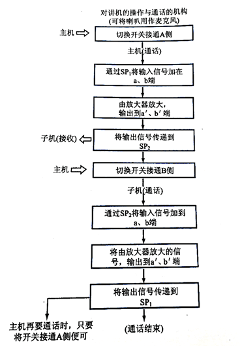

操作如图所示，说明如下:

(1)对着SP1说话时，输入信号被加载到a、b端(事先将开关切换到A侧)。

(2)输入信号经Tr1、Tr2放大后,出现于a'、b'端。然后被加载到SP2。

(3)从SP2的通话先将开关切换到B侧，然后再进行。

(4)从SP2输入的信号同样被加载到a、b端，然后出现于a'、b’端。在电路图上跟踪一下的话，可知被输出到了SP1。SP1→SP2 和SP2→SP1均为低频放大。
