二极管的电极与符号

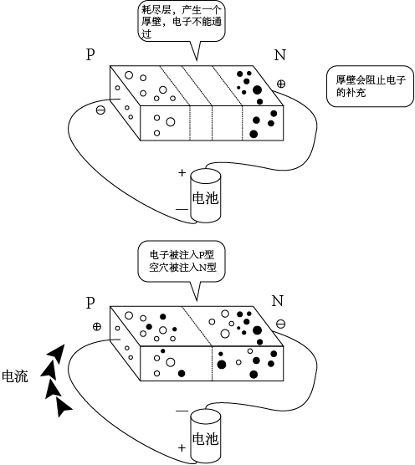

上节课了解到,给PN结一个反向电压,会使耗尽层更厚,从而阻碍了电子的补充。在此状态下,加载的电压不能使电流流通。给PN结一个正向电压,耗尽层的幅度变窄,P区的空穴与N区的电子能够自由移动,只要稍微加大电压就能形成非常大的电流。


图片 1.png

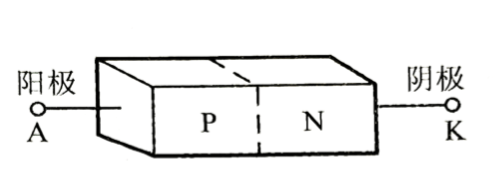

二极管就是由一个PN结加上相应的电极引线及管壳封装而成的。二极管的结合部分用锗、硅等制作,二极管有两个电极,由P区引出的电极是正极,又叫阳极;由N区引出的电极是负极,又叫阴极。




二极管符号如图所示:三角箭头方向表示正向电流的方向,电流方向与箭头方向一致,二极管的文字符号用VD表示。

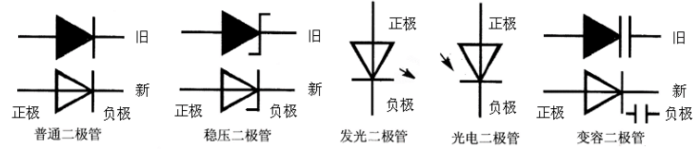

其他类型的二极管符号表示(常用二极管类型请看往期):
