变频器那些基本功能参数

2021/01/07 | 作者: 司卫兴 | 查看: | 评论: 0 | 来源: 盈科电路板维修培训网

关于变频器的功能参数有很多，对于新手来说，我们需要先从变频器的一些基本功能参数来入门，接下来和小编一起来学习下吧！

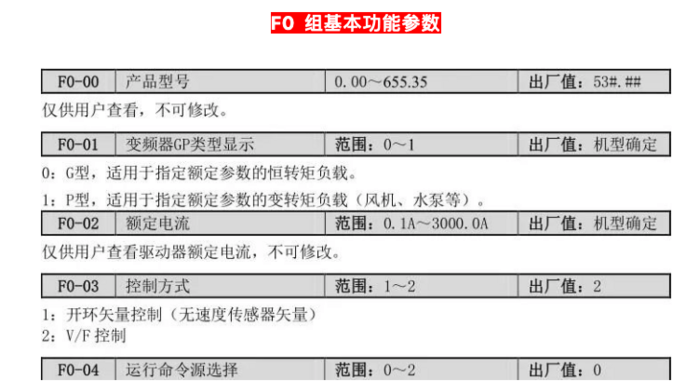

选择变频器控制命令的输入通道。

变频器控制命令包括：启动、停机、正转、反转、点动等。



0：操作面板命令通道（“L/D/C”灯灭）；

由操作面板上的RUN、STOP/RES按键进行运行命令控制。



1：端子命令通道（“L/D/C”灯亮）；

由多功能输入端子FWD、REV、JOGF、JOGR等，进行运行命令控制。



2：通讯命令通道（“L/D/C”灯闪烁）

运行命令由上位机通过通讯方式给出。

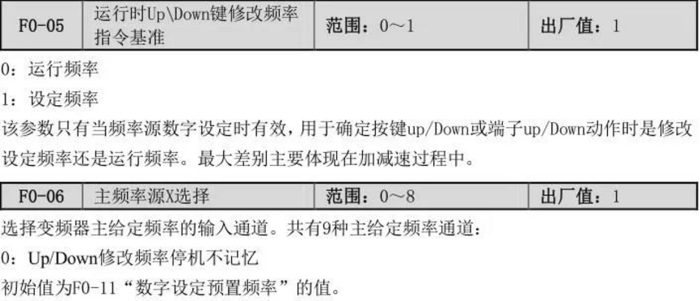

可通过键盘的增减键（或多功能输入端子的UP、DOWN）来改变变频器的设定频率值。停机不记忆指变频器停机后，不记住改变的变频器的频率设定值。变频器停机后,设定频率值。



恢复为F0-11“数字设定预置频率”值。

1：Up/Down修改频率掉电记忆
初始值为F0-11“数字设定预置频率”的值。
可通过键盘的增减键（或多功能输入端子的UP、DOWN）来改变变频器的设定频率值。
掉电是指变频器掉电后重新上电时，设定频率为上次掉电前的设定频率。

2：AI1

3：AI2
指频率由模拟量输入端子来确定。ASB53XH 控制板提供 2 个模拟量输入端子（AI1，AI2）
其中：AI1 为 0V～10V 电压型输入，AI2 可为 0V～10V 电压输入，也可为 0mA～20mA 电流输入，由控制板上拨码开关选择。
AI1、AI2 的输入电压值，与目标频率的对应关系曲线，用户可以通过 F5-45 自由选择。
ASB53XH 提供 4 组对应关系曲线，其中 2 组曲线为直线关系（2 点对应关系），2 组曲线为 4点对应关系的任意曲线，用户可以通过 F5-15～F5-24功能码及 FE 组功能码进行设置。

功能码 F5-45 用于设置 AI1 ～ AI2 两路模拟量输入，分别选择 4 组曲线中的哪一组。
AI 作为频率给定时，电压/电流输入对应设定的 100.0%，是指相对最大输出频率 F0-14 的百分比。

4：多段速选择多段速运行方式。需要设置F5组“输入端子”和FC组“多段速和PLC”参数来确定给定信号和给定频率的对应关系。

5：简易PLC选择简易PLC模式。频率源为简易PLC时，需要设置FC组“多段速和PLC”参数来确定给定频率。

6: PID选择过程PID控制。此时，需要设置FA组“PID功能”。变频器运行频率为PID作用后的频率值。其中PID给定源、给定量、反馈源等含义请参考FA组“PID功能”介绍。

7：通讯给定指主频率源由上位机通过通讯方式给定（具体参见附录A ASB53XH MODBUS通讯协议）。

8: PULSE脉冲频率给定PULSE脉冲频率给定，由控制板HDI端子输入，脉冲给定斜坡可由F5-30～F5-34设置确定。



关于快速弄懂变频器基本功能参数（上集）的就分享到这里，后面我们还会推出相关的中下两部分，大家敬请期待。下一次推文大家可以在公众号中说出您感兴趣的话题，广州科誉有可能为您的话题解惑答疑。广州科誉工业电路板变频器维修技术培训近期开班安排：最近将于2021年1月2日开新班，下一期2021年3月7日开新班。广州科誉是全国首家举办工业电路板变频器维修技术培训的单位，有着二十年的专业技术培训的经验，我们奉行一次交费、不限学时学会为止，学完后提供技术及维修配件支持。咨询电话020-37737885. 公司官网http://www.kypeixun.com。
